순서도의 기호

• 프로그램 순서도에서 사용하는 기호

• 실제로 실행할 연산을 나타내는 기호
• 제어 흐름을 나타내는 선 기호
• 프로그램 순서도를 이해하거나 작성하는 데 편리한 특수 기호

• 데이터 : 데이터의 입력과 출력을 나타냄

data

• 처리 : 여러 종류의 처리 기능을 나타냄

process

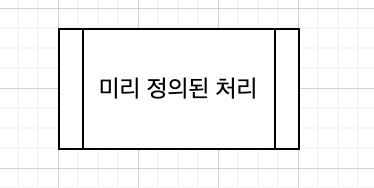

• 미리 정의된 처리 : 서브루틴 및 모듈 등 다른 곳에서 이미 정의된 하나 이상의 연산이나 여러 개의 명령어로 이루어진 처리를 나타냄

predefined process

• 판단 : 하나의 입구와 하나를 선택하는 몇 개의 출구가 있고, 정의한 조건을 평가하여 하나의 출구를 선택하는 판단 기능

decision

• 루프 범위 : 두 부분으로 구성되어 루프의 시작과 종료를 나타냄. 같은 이름을 사용한다.

loop limit

• 선 : 제어의 흐름을 나타냄

line

•  단말 : 외부 환경으로 나가거나 외부 환경에서 들어오는 것을 나타냄. 예를 들면 프로그램 종료와 시작
